火力發電廠蒸汽鍋爐裝設吹灰器是設計規程明確規定了的,吹灰器是鍋爐不可缺少的重要附屬設備,長期使用可以達到提高鍋爐效率、節約能源的目的。鍋爐的爐內燃燒過程是一極其復雜的物理化學過程,受熱面積灰結焦受燃煤(油)特性、受熱面結構、爐內溫度場水平及空氣動力工況等因素的影響,造成鍋爐出力下降。我國動力用煤中,低熔點的煤質較多,而燃用高灰分低熱量的劣質煤是動力燃煤的發展方向,因此,吹灰器的正確使用直接影響鍋爐的安全經濟運行。傳統吹灰器普遍存在機械卡澀、熱態進退困難、行程開關失靈、程控可靠性差、吹損受熱面以致爆管等現象,致使鍋爐出力下降、單耗偏高。江蘇鳳谷節能科技與中國科學院聲學研究所合作,研制開發了低頻型FGSSC-A型系列低頻聲波清灰除焦助燃系統,成功地應用于多種型號的電站鍋爐。

技術原理

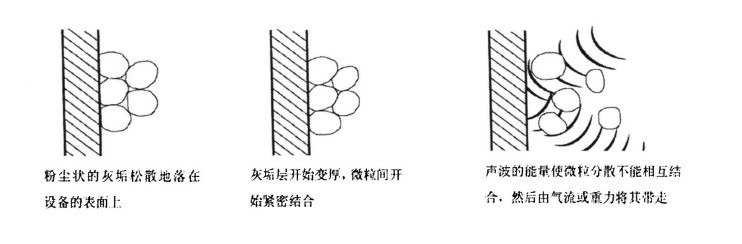

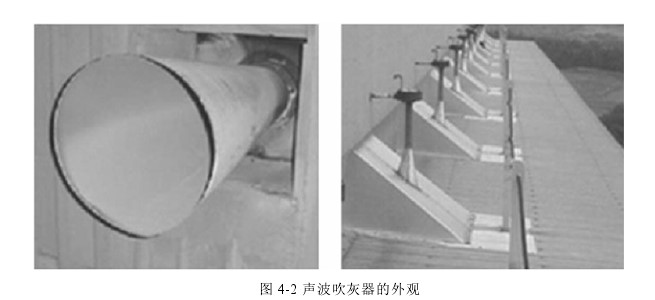

低頻型FGSSC-A型系列是利用由聲能轉化機構(聲波發生器)將蒸汽的能量轉化為高聲強聲波,通過聲波導管送入膛爐及煙道,在爐體內建立起均衡的能量場,使灰粒子產生振蕩,破壞和阻止灰粒子在熱交換器表面或粒子間的結合,使之始終處于懸浮流化狀態,以便由煙氣或重力將其帶走。在低頻聲的高能量的作用下粉塵不能積聚,可有效地阻止焦渣的生長。在鍋爐運行過程中,由于高聲強聲波的聲疲勞效應,在熱態條件下,能使已經結成的大塊焦渣逐漸剝落。系統由氣源、聲波發生器、聲波導管、時— 聲控制單元及其配套管閥等部分組成,由蒸汽提供產生聲能所需要的機械能,時— 聲控制單元用于各聲波發生器主機工作程序,而聲波發生器則將氣流的機械能有效地轉變聲能,通過聲波導管送入爐內空間。

以壓縮空氣為氣源的聲波清灰系統具有良好的清灰除焦效果,受空壓機能力和維護的限制,我國電力企業的空壓系統大多不完善,我公司采用了新的設計思路,成功地解決了高溫潤滑、蒸汽泄漏和疏水困難等一系列難題。蒸汽在鍋爐現場來汽容易,系統可長時間運行,使清灰除焦的時效性與焦渣的生長過程相匹配,而蒸汽使用量僅為原蒸汽吹灰器的4%?，F(xiàn)場安裝可利用原蒸汽吹灰器的位置和管路,擺脫了應用空壓機系統的束縛和維護量,更利于使用。產品特點及應用業績該系統既可使用蒸汽作氣源,又可使用壓縮空氣,系統無滲漏并采用自動疏水,可實現全自運遠程控制。低頻聲波具有繞射能力強、衰減慢的特點,可在鍋爐內產生混響,因此清灰除焦是全方位的、徹底的。聲波對積灰結焦的作用,不同于蒸汽或水流的單向沖擊力,而有利用聲波的雙向交變力,不對受熱面造成腐蝕和吹損,運行安全可靠。由于沒有任何部件插入爐本體內部,可面向回轉式空氣預熱器和爐膛高溫等部位,安裝使用方便。與國內外同類產品相比,本系統作用區大,可面向鍋爐整體,安裝使用方便,運行安全可靠,性能價格比最優。

以空氣為氣源的低頻聲波清除焦助燃系統先后在包頭第一熱電廠8號鍋爐DG410 /9. 8-5, 7號鍋爐WGZ410 /100-4,邢臺發電廠7號鍋爐HG670 /140-9型上安裝使用,受到用戶贊譽。包頭第一熱電廠8號鍋爐使用該系統已安全穩定運行一年,以往結焦嚴重的水冷壁部位無掛焦,管子外壁光滑;從照片(見附圖)可以看到,極易形成積灰的螺旋魯鰭片式省煤器管道非常干凈,有金屬光澤,清灰效果顯著。由于受熱面的連續清潔,該爐的排煙溫度一直保持在大修后的水平
