成a人v午夜电影在线观看,成年人在线观看国产,黄色视频免费无码,日本熟妇乱子伦精品 国产va免费精品观看精品_在线观看免费av网_国产女人18毛片水真多18精品_国产精品999

網(wǎng)站地圖|收藏本站|在線留言|騰訊博客|新浪博客您好，歡迎來到鳳谷官網(wǎng)！

鳳谷

新型燒結技術突破者Regenerative furnace expert

全國咨詢電話0510-88818999
180-5158-2312

更少能源更多能量
當前位置：首頁 » 鳳谷資訊中心 » 行業(yè)資訊 » 預鍛時晶粒的變化情況

預鍛時晶粒的變化情況

文章出處：江蘇鳳谷節(jié)能科技有限公司 www.jsjzq.cn責任編輯：江蘇鳳谷節(jié)能科技有限公司 www.jsjzq.cn人氣：-發(fā)表時間：2017-05-05 08:05【大 中 小】

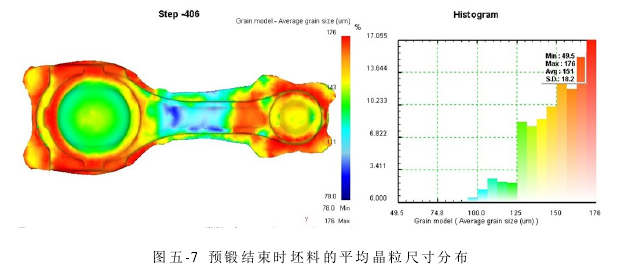

預鍛結束時坯料的平均晶粒尺寸分布如圖5-7所示。由圖可知，桿部區(qū)域的晶粒尺寸主要在100~110um之間，晶粒在預鍛時得到細化，對于提高連桿的疲勞強度十分有益。小頭部區(qū)域的晶粒也得到細化，其晶粒尺寸主要在135~145um之間。預鍛結束后，還保持初始晶粒尺寸的區(qū)域減小到17.05%，較輥鍛結束時減少了27.91%。預鍛結束后，坯料的整體平均晶粒尺寸為151um,較輥鍛結束時減小了7um。
